机房建设解决方案

机房数据中心的基础设施系统主要分电源、环境控制和机房监控管理系统。由于机房数据中心承载企 业、机构的核心业务,重要性较高。因而机房数据中心一般根据TIA942标准的Tier4和Tier3标准建 设,可靠性要求99.999%以上,以保证大部分异常故障和正常维护情况下,数据中心正常工作,核心 业务不受影响。

一、电源系统

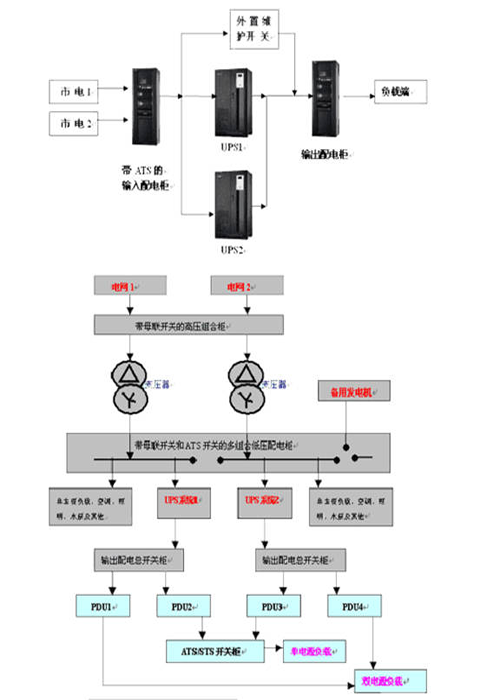

        通常选用多路市电源互为备份,并且机房设有专用柴油发电机系统作为备用电源系统,市电电源间、市电电源和柴油发电机间通过ATS (自动切换开关)进行切换,为数据中心内UPS (不间断供电电源)、机房空调、照明等设备供电。
        由于机房数据中心业务重要性,通常采用双母线或冗余并机的供电方案供电,满足机房数据中心服务器等IT设备高可靠性用电要求。双母线供电系统,有两套独立UPS供电系统(包含UPS配电系统),在任一套供电母线(供电系统)需要维护或故障等无法正常供电的情况下,另一套供电母线仍能承担所有负载,保证机房业务供电,确保数据中心业务不受影响。冗余井机供电系统,采用UPS冗余并机的方式,提高供电系统的可靠性,保证数据中心供电。
        在UPS输出到服务器等IT设备输入间,选用SPM (服务器电源管理器)进行电源分配和供电管理,实现对每台机柜用电监控管理,提高供电系统的可靠性和易管理性。对于双路电源的服务器等IT设备,可以通过SPM直接从双母线供电系统的两套母线引人电源,即可保证其用电高可靠性。对于单路电源的服务器等IT设备,通常选用STS(静态切换开关)为其选择切换一套供电母线供电。在供电母线无法正常供电时,STS将自动快速切换到另一套供电正常的母线供电,确保服务器等1T设备的可靠用电。

二、环境控制系统

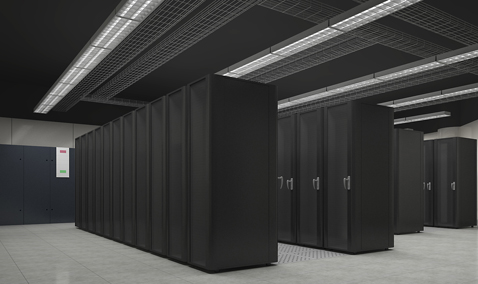

        通常选用机房精密空调对数据中心的环境调节,确保服务器等IT设备的运行环境。对于发热量大的服务器等IT设备,通常选用高通孔率(一般大于70%)网孔门的机柜,提高机柜进出风量;将机柜面对面、背对背布置,在机房内形成冷热隔离的风道,提高制冷效率;空调采用下送风方式,确保机房送风均匀,提高制冷效率。
        在某些功率密度特别高场合(发热量超过5kw/机柜),往往容易产生局部热点,形成故障隐患。为消除局部热点,需要采用相应的高热密度解决方案,如开放式方案即为在局部热点发生处加装制冷终端XD,加强局部制冷能力,以消除局部热点;封闭式方案即为高功率密度设备放置在封闭机柜内,通过机柜内制冷循环,高效率制冷散热。

三、机房监控管理系统

        机房数据中心需要对电源、空调等设备运行状态进行管理,同时还需要对机房内环境,如温湿度、漏水、烟感等参量进行监控, 确保数据中心工作在一个正常的范围之内。并对数据中心设备运行参数和环境量实时监控和管理,同时远程监控和管理,实现机房无 人值守。

四、精密空调系统

        机房精密空调系统的任务是为保证机房设备能够连续、稳定、可靠地运行,需要排出机房内设备及其它热源所散发的热量,维持 机房内恒温恒湿状态,并控制机房的空气含尘量。为此要求机房精密空调系统具有送风、回风、加热、加湿、冷却、减湿和空气净化 的能力。
        机房精密空调系统是保证良好机房环境的最重要设备,应采用恒温恒湿精密空调系统。

五、消防系统

        机房应设气体灭火系统,气瓶间宜设在机房外,为管网式结构,在天花顶上设置喷嘴,火灾报警系统由消防控制箱、烟感、温感 联网组成。
        机房消防系统应采用气体消防系统,常用气体为七氟丙烷和SDE两种气体。
